Варианты монтажа

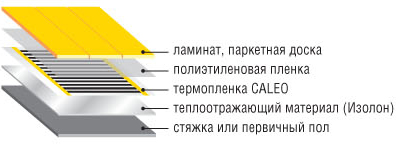

1. Под ламинат и паркетную доску
При укладке под ковролин, ламинат и паркетную доску финишное напольное покрытие необходимо укладывать поверх полиэтиленовой пленки, которая будет служить защитой термопленки.

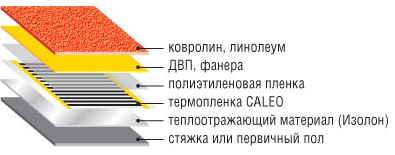

2. Под ковролин и линолеум
При укладке под мягкие напольные покрытия (ковролин или линолеум) пленочный пол Caleo монтируется с использованием ДВП или фанеры во избежание повреждений термопленки из-за мягкости напольного покрытия.
Последовательность монтажа теплого пола Caleo:

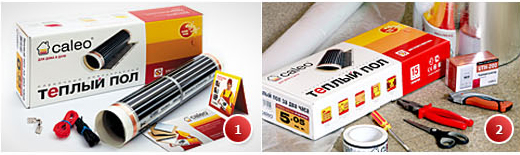

1. Подготовьте все необходимые материалы
Комплект теплого пола CALEO:
-термопленка
-контактные зажимы
-терморегулятор (приобретается отдельно)
-сенсор температуры пола (приобретается отдельно)
-комплект электрических проводов
-набор изоляции
-инструкция и гарантийный талон
-видеоинструкция на DVD-диске
Монтажный материал:
-материал с теплоотражающим эффектом*
-скотч (обычный или двусторонний)
-полиэстеровая пленка или шумоподавляющая подложка, в случае укладки ламината или паркетной доски
-ДВП, в случае укладки под мягкие покрытия (линолеум, ковролин)
* Обязательным условием использования термопленки является применение материала с теплоотражающим эффектом, снижающего потери тепла. Разрешается применение материала, покрытого металлизированной лавсановой или полипропиленовой пленкой. Запрещается применение теплоотражающего материала на основе алюминиевой фольги.
2. Определите площадь и конфигурацию поверхности, на которую будете укладывать теплый пол

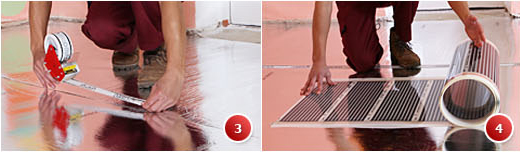

3. Уложите теплоотражающий материал
4. Разложите листы термопленки на теплоотражающий материал (без воздушного зазора)

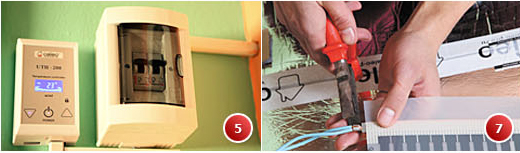

5. Установите терморегулятор
6. Уложите монтажные провода и определите места для снятия изоляции

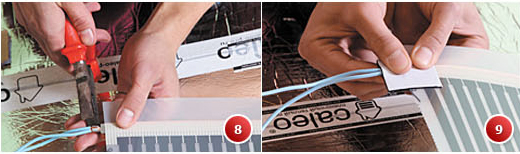

7. Соедините термопленку с проводом
8. Изолируйте места подключения
9. Подключите соединительные провода к терморегулятору

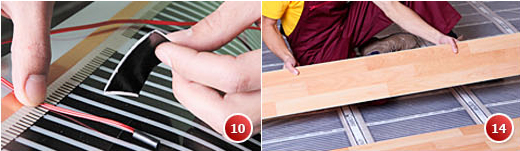

10. Установите и подключите датчик пола к терморегулятору
11. Подключите терморегулятор к электрической сети
12. Протестируйте систему обогрева
13. Уложите поверх теплого пола полиэтиленовую защитную пленку
14. Уложите финишное напольное покрытие
ВНИМАНИЕ!
Обязательными условиями использования теплого пола CALEO являются применение терморегулятора с датчиком для ограничения/поддержания заданной температуры пола и применение в качестве подложки материала с теплоотражающим эффектом, снижающего потери тепла и стоимость эксплуатации. Применение теплоотражающего материала на основе алюминиевой фольги не допускается! Рекомендуется использовать «ИЗОЛОН CALEO» - теплоотражающий материал, изготовленный из вспененного полипропилена, покрытого с одной стороны металлизированным лавсаном.
Используйте терморегуляторы, специально предназначенные для систем инфракрасного теплого пола. Производитель рекомендует использовать только терморегуляторы CALEO.
Подключение теплого пола к сети должно производиться стационарно, в соответствии с правилами ПУЭ, СНиП и ВТТ КСО. Работы по подключению должны производиться только квалифицированным специалистом.
При повреждении термопленки необходимо тщательно заизолировать места повреждения.
При длительном отсутствии в помещении в холодное время год рекомендуется не отключать обогрев полностью, а установить его на минимальный уровень.
